70 kVAr

Contactores: Devidamente dimensionados em função da potência do escalão, com dispositivo de pré-carga para limitação dos picos de intensidade dos condensadores.

Condensadores: Tipo MKP, trifásicos, tensão nominal 450 V, em filme de polipropileno metalizado, semi-seco, com resina biodegradável não PCB. Autocicatrizante, de perdas reduzidas, com resistências de descarga e protecção contra sobrepressões (dispositivo anti-explosão). Terminais SIGUT. Tempo de vida até 100.000 horas. THC < 40% e classe de temperatura -25/D.

Regulador: Electrónico tipo V450/6, com 5 leituras de Factor de potência instantâneo,Tensão, %THC, KVAr, Temperatura. Com inversão automática do T.I., determinação automática do C/K, comutação manual automático, regulação do factor potência pretendido, sinalização dos escalões em serviço e 4 alarmes: factor de potência irregular, sobretensão, sobreintensidade harmónica, temperatura, com possibilidades de desactivação independente. Configuração no teclado.

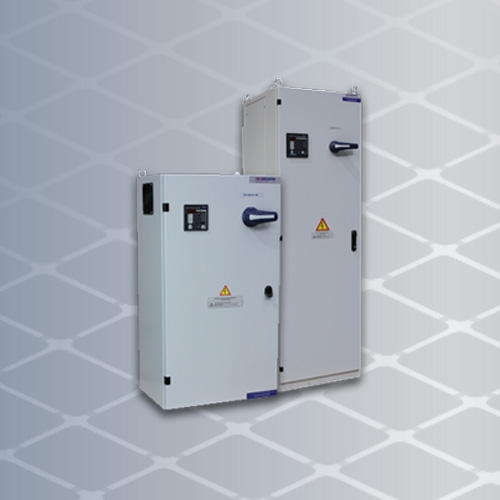

EQUIP AUTOMÁT. P/ CORR COS Ø TIPO CAM H 80/70 KVAR 400 V

Referência: 61CAMH8070

Tipo de Condensador: Trifasico

Sobrecarga Harmónica: THC40

Potência: 70 kVAr

Ampliável: Não

Corte geral: Por interruptor 3x160 A

Vent. Forçada: Não

Número de escalões: 5

Tensão Nominal: 450 V

Tensão Rede: 400 V

Tensão Isolamento: 690 V

Combinações: 7

Perdas: Condensadores: < 0,2 W/kvar

Normas: IEC 61439-1; IEC 61921

Instalação: Interior, R.H. < 95 % (sem condensação), altitude < 4000 m

Pot. Escalões: 10-20-20-20 KVAr

Número de módulos: 0

Armário: Em chapa de aço, pintura epoxy (cor RAL 7035). Montagem na parede.

Dimensões: 500x320x850 mm

Peso: 47.00

Prot. escalões: Por disjuntor (16 KA)

Arrefecimento: Ventilação forçada, controlada por termostato.

Grau de proteção: IP 30

Temp. Funcionamento: -25 + 45 ºC

Frequência: 50

Icc: 10 kA 400/440 V

Intensidade: 101 A

Percentagem Harm.: THC < 40 %

Temperatura: 45ºC (-25/D)
